系統介紹：
時域反射計（TDR）廣泛用于測量土壤體積含水量、體積電導率和巖體變形。TDR測量沒有破壞性，并能提供很好的精確度和準確度。
TDR系統的主要組件是CSI 數據采集器、TDR200反射計、SDMX50系列同軸多路器、連接電纜和TDR探頭。
TDR200 由Windows 軟件PCTDR 控制，或在CR數采中使用TDR2000 指令控制。通常情況是，系統由蓄電池和太陽能給整個監測系統供電。
巖體變形測量應用：
TDR200可用于檢測巖體變形，監測與山體滑坡、采礦及建筑活動相關的變形狀況，同軸電纜置于鉆孔內，并以砂漿填充同軸線纜與鉆孔之間的空隙，以保證同軸電纜與周圍土體或巖體同步變形。
TDR200激發的電磁脈沖沿同軸電纜向深處傳播，滑坡土體或巖體的位移和變形將使同軸電纜產生局部剪切、拉伸變形，從而引起同軸電纜局部特性阻抗的改變，電磁波將在這些區域發生反射，并反應于反射信號中，根據反射信號的返回時間及后射系數大小便可確定埋置于土體中的同軸電纜變形的位置以及變形量的大小，從而得到滑動面的位置及位移。

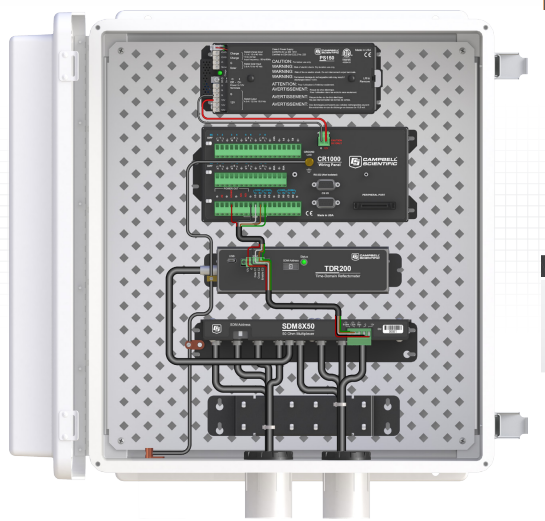

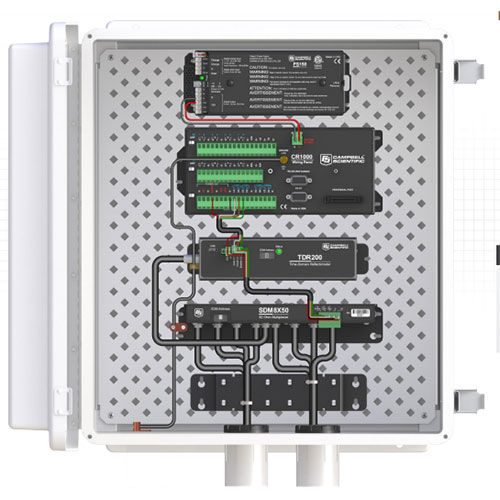

TDR系統可以將CR系列數據采集器與一個TDR20反射計一起安裝在野外防護機箱內，數采使用指令控制電纜測試儀的工作；只在測量時供電，大大降低了電源需求，數采數字化存儲電纜測試系列的波形數據，可實現無人值守工作。
土壤水分測量應用：
一個CSI數據采集器可最多同時連接并控制16個TDR200時域反射計，從而實現大范圍的組網測量。該TDR系統包括多種類型的土壤探頭，用戶可根據測量深度、土壤類型等的不同需要選擇不同類型的探頭。一套TDR系統可最多連接512個TDR土壤水分探頭。
PCTDR軟件能夠提供系統控制、對監測數據的處理和故障診斷等功能。
系統特點：
無破壞，可進行長期的、實時土壤監測
傳感器穩定性好,無需維護
使用簡便，低功耗，性能卓越
土壤水分、電導率或反射波形的采集僅需2s
可同時測量512個TDR探針
運用PCTDR軟件進行系統設置非常便利
數據傳輸靈活，多種通訊方式可選傳感器瞬時響應
標準系統含8個傳感器，也可根據觀測要求增加數量
測量參數：
土壤水分
可擴展測量參數：
風速風向、氣壓、空氣溫濕度、輻射等各種需要的氣象參數等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
TDR200反射計
TDR200時域反射計是Campbell TDR系統的核心，通過在同軸線纜系統中發射高頻電磁脈沖來進行土壤水分的測量（TDR探頭包含在同軸線纜系統中），隨后對采集和數字化反射回來的波形進行分析和或存儲，最后內置處理器根據傳播的時間和返回脈沖信號的振幅信息快速而精確的獲得土壤體積含水量、土壤容積電導率、巖體變形或用戶特殊定義的時域測量
TDR200反射計 | 圖片 | |
脈沖輸出信號 | 250mv，50ohm |  |
輸出阻抗 | 50ohm ±1％ | |
脈沖周期 | 14毫秒 | |
波形采樣 | 在給定時間內生成20至10112個波形 | |
波形均值 | 1～128 | |
范圍 | 0 到 3800 米 0 to 27.75 微秒 | |
分辨率： | 1.35 millimeter <4.4 微微秒 | |
能耗 | 休眠狀態，1mA；工作狀態，120mA | |
供電 | 9.6VDC～16VDC | |
工作溫度 | -40～85℃ | |
規格尺寸 | 21 .6cm x 10.7cm x 5.1 cm (8.5” x 4.2” x 2.0”) | |
重量 | 790 g (1.75 lbs). | |

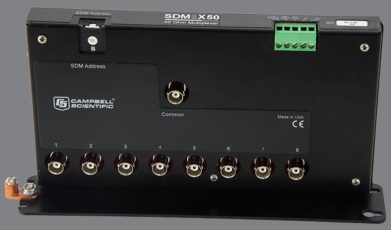

SDM8X50 系列擴展板
SDMX50 系列擴展板是八通道同軸切換設備，用在 TDR 系統 中。三個層級的切換允許多達512 個土壤體積含水量或巖體變形電纜連接到一個 TDR200。在自動測量中擴展板由一個CR數采控制。當使用PCTDR 時或連接到一臺PC 機時，擴展板可由TDR200 控制。有三個擴展板可選：SDM8X50，SDMX50LP 和SDMX50SP。這幾種都提供可靠和可編程的通道選擇，但在一定安裝方法范圍內打包不同，也允許一定的靈活性。
SDM8X50 系列擴展板 | 圖片 | |
輸入電壓 | 12V DC |
|
功耗 | 不活動時：< 1 mA 工作是：約90mA | |
重量 | 590g | |
安裝尺寸 | 24.9 x 12.2 x 4.6 cm | |
土壤水分傳感器（TDR）
SS-TDR200系統，屬于可定制系統，有多中TDR探頭可供選擇，如：CS605、CS610、CS630、CS635、CS640、CS645.
探頭型號 | 探針尺寸 | 探頭體尺寸 | 電纜類型 | 適用范圍 | 最大電纜長度 |
CS605 | 長：30cm 直徑：0.475cm | 長：10.8 cm 寬：7.0 cm 厚：1.9 cm | RG58 | 小于1.4 dS/m 推薦普通土壤使用 | 15 m |
CS610 | 長：30cm 直徑：0.475cm | 長：10.8 cm 寬：7.0 cm 厚：1.9 cm | RG8 低損耗 | 小于1.4 dS/m 推薦普通土壤使用 | 25 m |
CS630 | 長：15cm 直徑：0.318cm | 長：5.75 cm 寬：4.0 cm 厚：1.25 cm | RG58 | 小于3.5 dS/m 推薦高電導率土壤使用 | 15 m |
CS635 | 長：15cm 直徑：0.318cm | 長：5.75 cm 寬：4.0 cm 厚：1.25 cm | LMR-200 低損耗 | 小于3.5 dS/m 推薦高電導率土壤使用 | 25 m |
CS640 | 長：7.5cm 直徑：0.159cm | 長：4.5 cm 寬：2.2 cm 厚：1.0 cm | RG58 | 小于5.0 dS/m 推薦超高電導率土壤使用 | 15 m |
CS645 | 長：7.5cm 直徑：0.159cm | 長：4.5 cm 寬：2.2 cm 厚：1.0 cm | LMR-200 低損耗 | 小于5.0 dS/m 推薦超高電導率土壤使用 | 25 m |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
