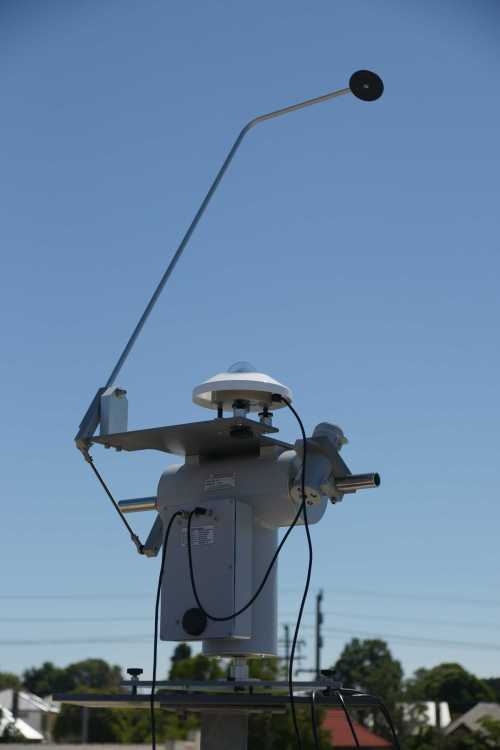

全自動太陽跟蹤監測系統采用傳統的全自動太陽跟蹤器配備GPS和太陽定位探頭，達到國際輻射本底觀測網絡的技術要求，精確的測量太陽輻射、直接輻射和天空散射輻射。還可以根據用戶的要求提供天空長波輻射、凈輻射、日照時數等其他輻射參數的觀測。作為野外觀測的一般要求，該系統建議用戶加入各種氣象觀測：測量風速風向、空氣溫濕度、大氣壓力和降水。
系統介紹：DJ-6511A 型基準輻射站是繼WMO 組織的“本底輻射網絡（BSRN）”之后的新的一款全自動太陽跟蹤系統，自動測量太陽能要素中的總輻射（GHI）、直接輻射(DNI)和散射輻射(DIFF)等輻射組分，可以計算出日照時間，是太陽能輻射的更高標準和要求。作為我國的輻射測量基準同時用于與常規氣象臺站太陽輻射資料和NASA 的衛星數據校準使用，能適應國家氣候監測網的業務需求，滿足觀測數據高精度和高穩定性的要求，亦可用于太陽能功率預報。DJ-6511A適合我國特殊的西北沙塵暴天氣以及非專業人士維護的工業觀測。
全自動太陽跟蹤監測系統采用傳統的全自動太陽跟蹤器配備GPS和太陽定位探頭，達到國際輻射本底觀測網絡的技術要求，精確的測量太陽輻射、直接輻射和天空散射輻射。還可以根據用戶的要求提供天空長波輻射、凈輻射、日照時數等其他輻射參數的觀測。作為野外觀測的一般要求，該系統建議用戶加入各種氣象觀測：測量風速風向、空氣溫濕度、大氣壓力和降水。
系統特點：
可實時顯示數據、定時接收數據。
實時發送數據，自動定時下載數據，無需人員采集數據。
多種數據傳送方式，如GSM、GPRS/CDMA 、衛星、等。
輸出數據為表格式，便于在Excel和各種數據處理軟件和數據庫軟件下調用。
測量參數：
總輻射（GHI）、直接輻射(DNI)和散射輻射(DIFF)、風速風向、空氣溫濕度、大氣壓力和降水等
可擴展測量參數：
天空長波輻射、凈輻射、日照時數等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
HYGROVUE10空氣溫濕度傳感器 | ||
傳感元件 | 由Campbell Scientific修改的SHT35 |
|
通訊標準 | SDI-12 V1.4（響應命令子集） | |
電源電壓 | 7到28 Vdc | |
EMC檢測 | 經測試并符合IEC61326：2013標準。 | |
工作溫度 | -40℃至+ 70℃ | |
主要外殼材料 | 白色PET-P | |
電子密封分類 | IP67 | |
傳感器帽直徑 | 12.5毫米（0.5英寸） | |
連接器的主體直徑 | 18毫米（0.7英寸） | |
長度 | 180毫米（7.1英寸），未裝電纜 | |
傳感器體重量 | 50克（1.8盎司） | |
重量 | 250克（8.8盎司），含5米（16.4英尺）電纜重量 | |
功耗 | ||
休眠 | 50μA | |
測量期間 | 0.6 mA（耗時0.5 s） | |
相對濕度測量 | ||
測量范圍 | 0至100％RH | |
精度（25℃時） | ±1.5％（在0至80％RH的范圍內） ±2％（在80至100％RH的范圍內） | |
短期滯后 | <±1％RH | |
其他溫度下的附加誤差 | <±1％RH（-40℃至+ 60℃） | |
長期穩定性 | 每年±0.5％（清潔空氣條件下的最大漂移） | |
數據分辨率 | 0.001％RH | |
重復性 | 0.05％RH（3σ噪音水平） | |
響應時間（安裝過濾器） | 8秒（空氣以1米/秒的速度移動時響應時間為63％） | |
溫度測量 | ||
標準測量范圍 | -40℃至+ 70℃ | |
準確性 | ±0.2℃（在-40至+ 70℃范圍內）±0.1℃（-20至+ 60℃范圍內） | |
長期漂移 | 每年<0.03℃ | |
數據分辨率 | 0.001℃下 | |
重復性 | 0.04℃（3σ噪音水平） | |
響應時間（安裝過濾器） | <130秒（空氣以1米/秒的速度移動時響應時間為63％） | |
校準可追溯性 | NIST和NPL標準 | |

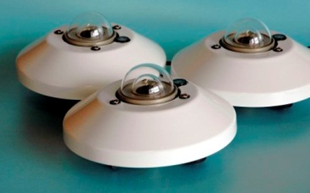

EQ08-S輻射傳感器 | ||
光譜范圍 | 300～3000nm |  |
視角 | 180 | |
靈敏度 | 10 μV/W/m2 | |
輸出范圍 | -25 to +25 mV | |
不對稱度 | ± 20% | |
測量范圍 | 0 to +4000 W/m2 | |
響應時間 | 14 秒 | |
溫度范圍 | -35℃ to +60℃ | |
水平分別率 | 0.1 | |
電源要求 | 5-15vdc | |

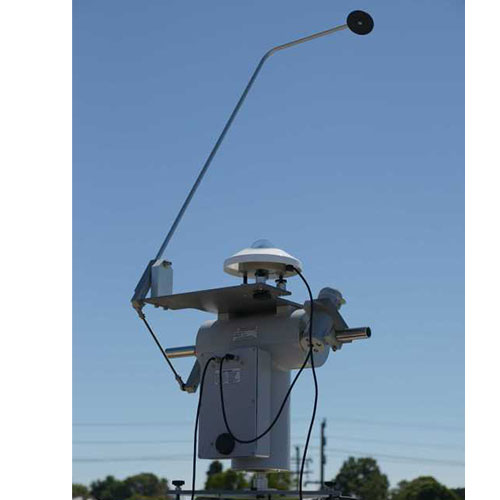

AST-02&03 太陽跟蹤器 | ||
跟蹤精度 | 主動式（晴）0.02° 被動式（陰）0.15° |
|
角速度 | 9°/秒（最大） | |
旋轉 | 垂直/平面/方位軸= ± 250°（0°=真北/南） 水平/傾斜/天頂軸= +100°，-15°（0°=水平，90°=垂直） | |
轉矩（12VDC） | AST-02=12nm AST-03=12×2=24nm | |
有效載荷 | AST-02=10kg AST-03=20kg | |
水平軸尺寸 | ?25×130mm（AST-02=1, AST-03=2） | |
工作溫度 | 0-50°C | |
電源需求 | 12VDC名義上（11-16VDC） <10W持續使用 | |
電纜長度 | 6m，2芯 | |
用戶界面 | LED顯示，USB和RS232接口 | |
尺寸大小 | 47×43×28cm | |
重量 | AST-02=12kg, AST-03=14kg | |
DN5 & DN5-E直接輻射傳感器 | 圖片 | |
響應時間 | < 10s（95%） |
|
零點偏移反應(5°C /小時) | < ± 1 W.m-2 | |
非穩定性（1年間隔） | < ± 1% | |
非線性（100－1000 w.m-2） | <± 0.3% | |
光譜選擇性（350-1500nm） | ± 0.5% | |
溫度響應（50°C） | ± 1% (-10 to +40°C) | |
傾斜的響應（1000 w.m-2） | 無 | |
全開角 | 5° | |
坡角 | 1° | |
邊界角 | 4° | |
光強范圍 | 0——4000 W.m-2 | |
光譜范圍 | 200——5000nm | |
靈敏度（典型） | 7-9μV/W.m-2(DN5); 1mV/W.m-2(DN5-E) | |
校準精度 | ± 2% (工廠標定，可溯源WRR) | |
工作溫度 | -40——60℃ | |
工作濕度 | 0——100% RH | |
輸出阻抗 | DN545——50?，DN5-E65 ? | |
電源消耗(DN5-E) | 5—15VDC，6mA | |
窗口材料 | 光學藍寶石，2mm厚度 | |
機體構造 | 海洋級陽極氧化鋁，抗腐蝕 | |
干燥劑 | 硅膠(橙色，無毒) | |
電纜長度 | 6m | |
密封等級 | IP67 | |
尺寸大小 | 310 x 225x 110mm | |
凈重量 | 0.75kg | |
05103風速風向傳感器 | ||
測量范圍 | 風速：0-100 m/s(224 mph)； 方位：360°（機械），355°（電子，5°開角） |
|
測量精度 | 風速：±0.3 m/s（0.6mph）或者1%讀數； 風向：±3° | |
閾值 | 風速：1.0 m/s (2.2 mph)； 風向：1.1 m/s (2.4 mph) | |
信號輸出 | 風速：磁感應交流電壓，每轉3個脈沖。1800rpm(90Hz)= 8.8m/s； 風向：精密導電電位器：10KΩ電阻，線性0.25%，平均壽命5千萬轉； | |
動力響應 | 風速距離常數：2.7m（63%覆蓋）； 風向延遲距離：1.3m（50%覆蓋）； 阻尼系數：0.3； 阻尼自然波長：7.4m； 非阻尼波長：7.2m | |
電源 | 激勵電壓: 15 VDC Max | |
工作溫度 | -50-50℃ | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
T80W-80AH (80W/80AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 80W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 4.40A | |
短路電流（Isc） | 4.76A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 80AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
