系統介紹：

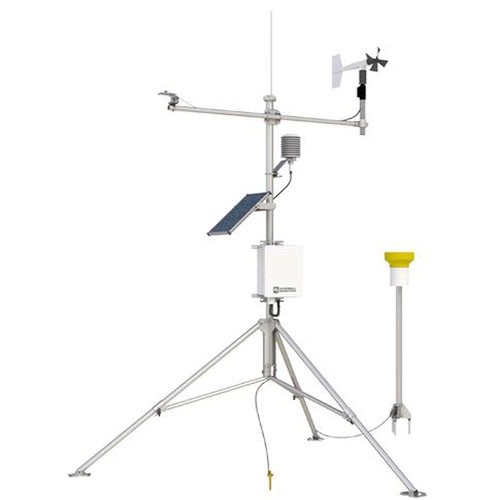

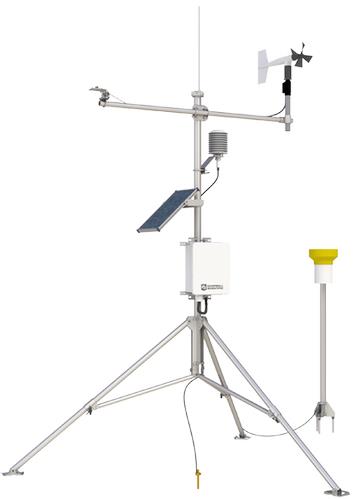

生態小氣候的形成是以當地地形和大氣候為背景的，同時小氣候特征又隨著農作物的種類、品種、生育期和生長狀況而變化，使大氣、土壤、作物三者相互作用的結果。在長期的生態系統監測中，氣象因素的監測是必需的?？諝鉁囟?、降水、濕度、日照、風向、風速等是重要的生態因子，也是影響植物生長發育的重要因素，這些因素不僅有日變化、月變化、季節變化特征，同時也有年變化的規律。對這些氣象因素進行長期監測，歸納其變化規律，并尋求其與植物生長的關系，具有十分重要的意義。 自動氣象站用于對風向、風速、雨量、氣溫、相對濕度、氣壓、太陽輻射、光合有效輻射、土壤溫度、土壤濕度等十個氣象要素進行全天候自動監測。又可根據用戶需求定制其他測量要素，如蒸發、日照時數、光合有效輻射、土壤熱通量、凈輻射等，測量高度一般在2－6米，根據植被的高度差異而有所不同。農田小氣候站為農業科研、農業生產、畜牧業等提供良好的支持。
系統特點：

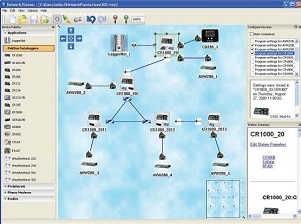

完整的農業氣象系統，適合農業生產、科研和標準測量等用途易安裝、便于維護測量精度高，無須人工參與要素靈活組配數據采集密度可以自行設置狀態監控支持交流 / 太陽能供電方式免維護，適合于野外應用可單站應用也可組網布點，無線數據傳輸大容量數據存儲器 網絡管理軟件（可選）：
管理功能：

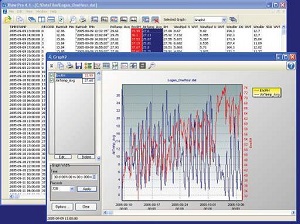

具有數據分級管理功能，監測點管理等功能。采集功能：采集監測點土壤水分監測數據。報警功能：數據報警功能。查詢功能：監測系統軟件可以查詢各種歷史記錄。存儲功能：前端監測設備具備大容量數據存數功能；監測中心數據庫可以記錄所有歷史數據。分析功能：數據可以生成曲線及報表，供趨勢分析。
采集系統技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
氣象傳感器技術參數：
05103風速風向儀 | 技術參數 | 圖片 |
風速測量范圍 | 0～100米/秒 | |
風向測量范圍 | 0～360度 | |
風速測量精度 | ±0.3米/秒或1%讀數 | |
風向測量精度 | ±5度 | |
啟動風速 | 1.1米/秒 | |
阻尼比 | 0.2 | |
風速信號輸出 | 交流電壓，每個旋轉3個脈沖 | |
風向信號輸出 | 阻抗10KΩ，線性0.25%， | |
電位計激勵 | 5～15VDC | |
線性適配器 | 12～30VDC | |
安裝桿直徑 | 34mm | |
傳感器凈重 | 1.0Kg |
空氣溫濕度傳感器：
HC2S3空氣溫濕度探頭 | 技術參數 | 圖片 | |
溫度傳感器 | | ||
測量范圍 | -40～60℃ | ||
測量精度 | ±0.1 K（溫度23°C） | ||
響應時間 | <120 s | ||
輸出分辨率 | 0.1℃ | ||
相對濕度傳感器 | |||
測量范圍 | 0～100% RH（-20~60℃時） | ||
測量精度 | ±0.8%rh | ||
溫度依賴性 | 好于±2%（20~60℃時） | ||
短期滯后 | ＜1.0% RH | ||
長期穩定性 | 好于±1%RH/年 | ||
響應時間 | <10 s（63%，風速1m/s） | ||
校準 | NIST、NPL | ||
其他技術參數 | |||
供電電壓 | 5～15VDC（推薦使用數據采集器的12VDC接口） | ||
電流消耗 | 靜止狀態120μA，測量狀態1.7mA（持續0.7秒） | ||
工作溫度 | -40～70℃ | ||
重量 | 約150g | ||
氣壓傳感器：
CS106氣壓 | 技術參數 | 圖片 |
型號 | CS106/PTB110 | |
量程 | 500～1100hPa | |
總精度 | ±0.3hPa @20℃ ±0.6hPa @0～40℃ ±1.0hPa @-20～45℃ ±1.5hPa @-40～60℃ | |
可重復性 | ±0.03hPa | |
長期穩定性 | ±0.1hPa/年 | |
分辨率 | ±0.01mb | |
響應時間 | 500毫秒 | |
工作溫度 | -40～60℃ | |
能耗 | 工作狀態<4mA 休眠狀態<1μA | |
供電 | 10～30VDC | |
尺寸 | 6.8cm×9.7cm×2.8cm | |
重量 | 90g |
雨量傳感器：
TE525雨量 | 技術參數 | 圖片 |
傳感器類型 | 磁力簧片開關 | |
輸出 | 開關信號 | |
精度 | 1.0% up to 2"/hr (50 mm/hr) | |
收集器尺寸 | 24.5cm直徑×29.21cm高 | |
收集器面積 | 214cm2 | |
工作溫度 | 0～50℃ | |
電纜長度 | 12米 | |
材料 | 電鍍鋁 |
土壤水分傳感器：
CS616土壤水分 | 技術參數 | 圖片 |
測量范圍 | 干到飽和 | |
測量精度 | 2.5 % VWC | |
分辨率 | 0.1% VWC | |
供電 | 5～18VDC | |
功耗 | 65mA（工作），45μA（待機） | |
最大電纜長度 | 305m | |
輸出 | ±0.7V方波，頻率取決于含水量（CS616） | |
指令測量時間 | 0.50ms（P138）；50ms（P27） | |
探頭個體差異 | 干燥土壤±0.5% VWC，飽和土壤±1.5 % VWC | |
探針尺寸 | 長300mm，直徑3.2mm，間距32mm | |
探頭尺寸 | 85mm×63mm×18mm | |
探針材質 | 不銹鋼 |
土壤溫度傳感器：
109土壤溫度 | 技術參數 | 圖片 |
測量范圍 | -50℃～70℃ | |
測量精度 | ±0.1℃（0～70℃） ±0.2℃（-25～0℃） ±0.1℃（-50～-25℃） | |
重復性 | ±0.02℃ | |
輸入電壓 | 2.5V | |
平衡時間 | 30s | |
響應時間 | 1s | |
電纜 | 5M的雙絞線，可延長其倍數 | |
尺寸 | 7mm（長）， 0.6mm（直徑） |
SI-111紅外溫度傳感器：
SI-111紅外溫度 | 技術參數 | 圖片 |
輸出關系 | 60μV / ℃ |
|
輸出范圍 | 0～2500mV | |
開口角度 | 22度 | |
測量精度 | -10～65℃范圍：絕對精度 ±0.2℃；平均精度 ±0.1℃； 重復性 ±0.05℃； -40～70℃范圍：絕對精度 ±0.5℃；平均精度 ±0.3℃；重復性 ±0.1 ℃； | |
波長范圍 | 8～14μm | |
響應時間 | 小于1秒 | |
激勵電壓 | 2.5V | |
工作環境 | -55～80℃; 0～100% RH | |
電纜長度 | 4.5米 | |
所占通道 | 1個差分+1個單端 | |
尺寸 | 6cm×2.3cm | |
重量 | 190克 |
CSD 3日照時數傳感器：
總輻射 | 技術參數 | 圖片 |
光譜范圍 | 400～1100nm |
|
不確定性 | <10% | |
模擬輸出 | 0～1V，0～1000W/m2 | |
無日照輸出 | 0V（<120w/m2時） | |
有日照輸出 | 1V（>120w/m2時） | |
響應時間 | <1ms | |
非穩定性（年變化） | <2%/年 | |
溫度響應 | <0.1%/℃ | |
日照時數精度 | >90% | |
供電 | 12VDC | |
耗電量 | 1W；10W（加熱） | |
工作環境 | -40℃～+70℃，0～100% RH | |
電纜 | 15m（標配），25m（可選） | |
防護等級 | IP67 |
CMP3總輻射傳感器：
總輻射 | 技術參數 | 圖片 |
ISO標準等級 | 2級（Second Class） | |
光譜波長（50%點） | 300～2800nm | |
熱輻射偏移（200W/m2） | <15W/m2 | |
溫度偏移（5K/h） | <5W/m2 | |
方向誤差 | <20W/m2 | |
（在80o，1000W/m2時） | <5% | |
溫度響應 | （-10℃～40℃） | |
非穩定性（年變化） | <1% | |
非線形誤差（100~1000W/m2） | <1.5% | |
傾斜誤差（0~90°,1000W/m2） | <3% | |
水平泡精度 | <0.2° | |
響應時間（63%） | <6s | |
響應時間（95%） | <18s | |
最大輻射強度 | 2000W/m2 | |
靈敏度 | 5～20μV/W/m2 | |
阻抗 | 20～200? | |
光譜選擇性（350~1500nm） | <3% | |
視角 | 180° | |
工作環境 | -40℃～80℃，0～100%RH | |
防護等級 | IP67 |
SQ-316光合有效輻射傳感器：
光合有效輻射 | 技術參數 | 圖片 |
光譜范圍 | 400～700nm | |
響應 | 0.200 mv/μmol m-2 s-1 | |
全部太陽光下 | 400 mV (2000μmol m-2 s-1) | |
線性范圍 | 1000 mV (5000μmol m-2 s-1) | |
靈敏度 | 精確標定至5.00μmol m-2 s-1/mV | |
輸入電源 | 無，自供電 | |
工作環境 | -40～55℃；0～100%RH，設計用于室外連續使用，也可以放置在水下使用 | |
材料 | 陽極電鍍鋁和丙烯酸酯鏡頭 | |
電纜 | 3米兩芯屏蔽電纜 | |
尺寸 | 2.4 cm直徑，2.75 cm高 |
土壤熱通量傳感器：
土壤熱通量傳感器 | 技術參數 | 圖片 |
靈敏度 | 大約50 μV/ W.m-2 | |
電阻 (額定) | 2? | |
溫度范圍 | -30～70℃ | |
反應時間 | ± 4 分鐘 | |
測量范圍 | +2000～2000 W.m-2 | |
溫度依存度 | < 0.1%/℃ |
土壤水勢探頭：
土壤水勢傳感器 | 技術參數 | 圖片 |
范圍 | 0～200 kPa |
|
尺寸 | 長8.26 cm，直徑1.91cm | |
重量 | 363 g |
產地：進口
